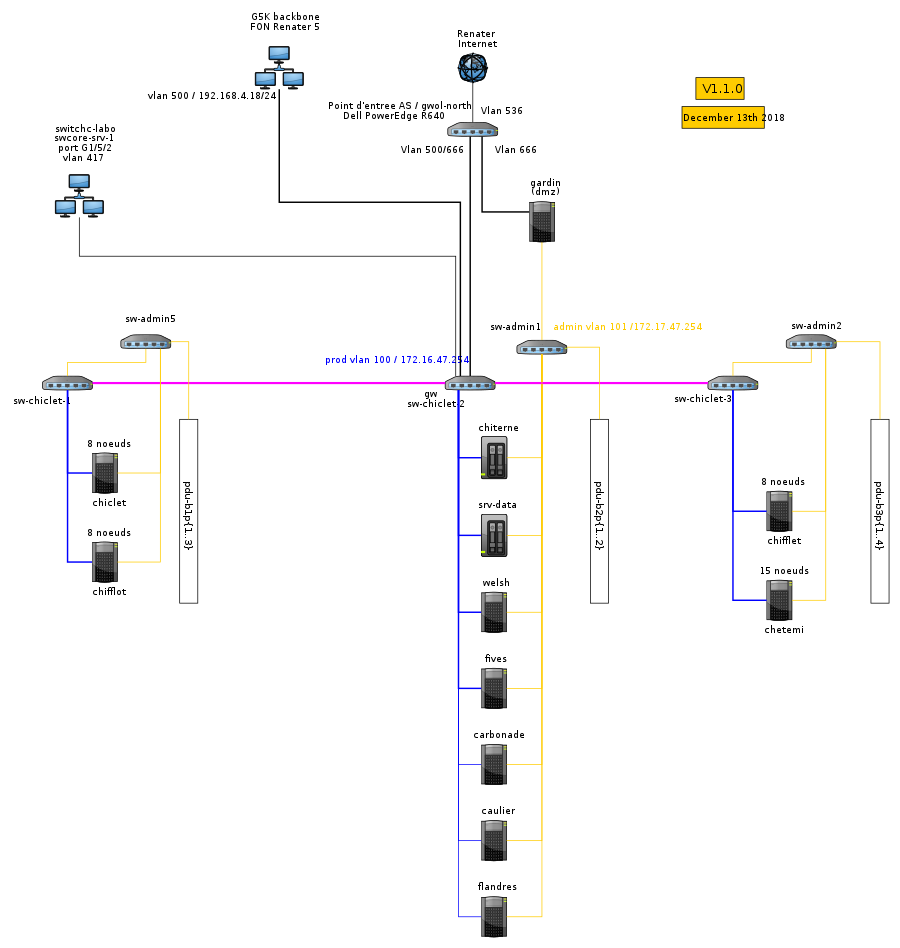

Overview of Ethernet network topology
Network devices models
- gw: cisco 93180YC-EX
- sw-1: Aruba 8325-48Y8C JL635A
- sw-admin6: Aruba 2930F-24G-4SFP+ JL253A
- sw-chiclet-1: cisco 93180YC-EX
- sw-chiclet-2: cisco 93180YC-EX
More details (including address ranges) are available from the Grid5000:Network page.
Other informations
- 3 switch 10G SFP+ Cisco Nexus9000 93180YC-EX sw-chiclet-{1..3}
- gw => sw-chiclet-2
- sw-chiclet-1 et sw-chiclet-3 sont interconnectes a sw-chiclet-2 par des liens QSFP+ 2x100G
- 3 switch 2960G pour le réseau d'admin
- il y a une description pour chaque port de switch connecte
- gw-north est un cisco 2911
- carbonade, caulier et flandres sont en 1G et branchés via des GeT
- Chaque interface de switch est documenté sur le switch si celle ci est branchée
