Topologie physique du réseau de calcul

Cette page sera prochainement mise à jour. Notez que le lien à Renater est en 10G.

Ancienne Architecture :

La configuration actuelle utilise 3 types d'équipements Interconnexion Grid'5000 :

 1 Switch Cisco 3750 24 Ports GE

Réseau de Calcul :

 2 Switchs 3Com 3870 48 Ports Stackés

Réseau d'administration :

 2 Switchs 3Com 3870 48 Ports Stackés

Réseau RSA :

 2 Switchs Netgear 10/100PT

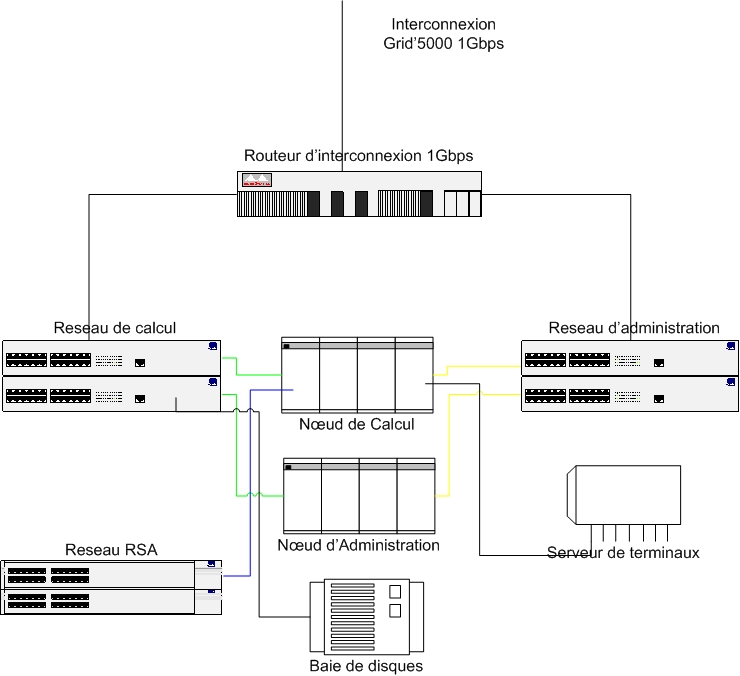

Le schéma d'interconnexion est le suivant

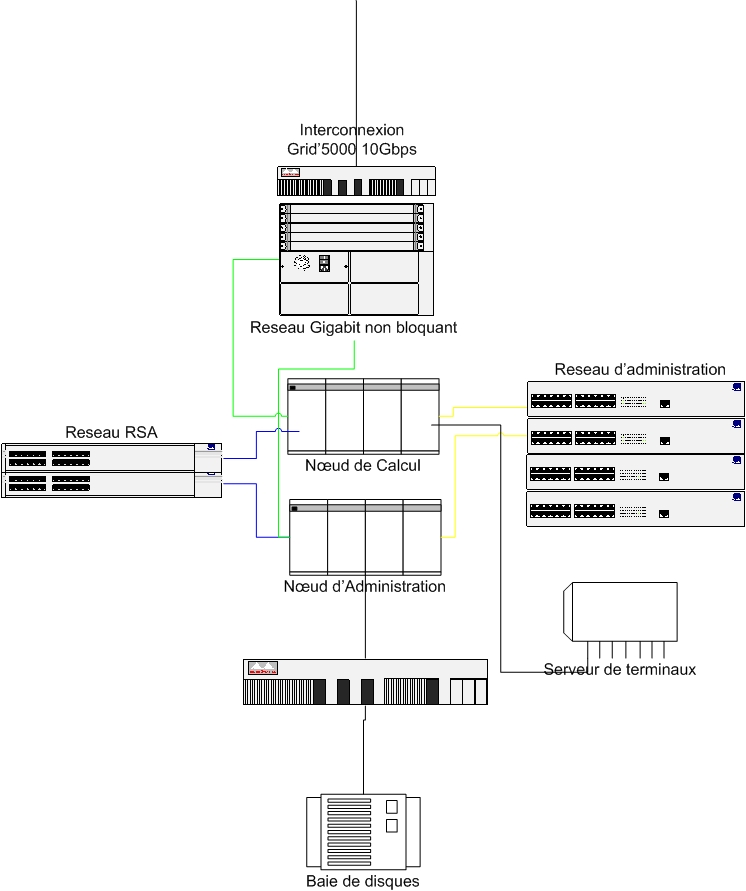

Architecture actuelle :

L'architecture futures contiendra les éléments suivants :

 1 chassis Cisco 6506 équipée dune carte Supervisor 720 Fabric MSFC3 PFC3B

Interconnexion Grid'5000 :

 Carte d'extention 4 ports 10 Gigabit Ethernet (Module XENPACK) sur le chassis Cisco 6506

Réseau de Calcul :

 3 Cartes de commutation 48 Ports 10/100/1000 + 3 cartes additionnelles DFC3A sur chassis Cisco 6506

Réseau d'administration :

 4 Switchs 3Com 3870 48 Ports Stackés

Réseau RSA :

 3 Switch Netgear 10/100PT

Connexion baie de disque ISCSI :

 * 1 Switch Ciso 3750 24 Ports GE
